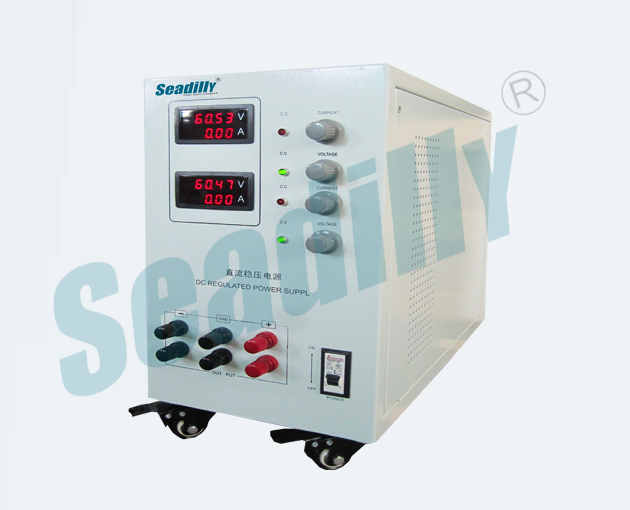

WYJ-雙路直流穩壓電源是新推出的雙路精密線性直流可調穩壓穩流電源產品，該電源采用了高性能基準電壓源元件及最先進的電路控制技術并應用先預穩壓后精確調整的工作方式，從而使其具有工作性能穩定可靠,直流輸出紋波小、噪音低、穩壓精度高、穩壓特性好、響應時間快，保護電路完善，工作安全可靠。
? 額定輸出0-V，0-A，兩路電源獨立輸出可調
? 低紋波、高穩定度
? 低溫漂，低噪聲
? 高可靠性，能長時間穩定工作
? 恒壓、恒流工作狀態自動切換
? 過壓、過流、過溫和短路的自動脫扣斷電保護
? 具有多圈精密電位器，輸出設置更準確
? 高亮防炫目LED顯示，簡便讀出電壓或電流
? 可選三位半、四位半顯示格式
? 風扇強制制冷
? 輸出端子采用耐高溫塑木，絕緣性高

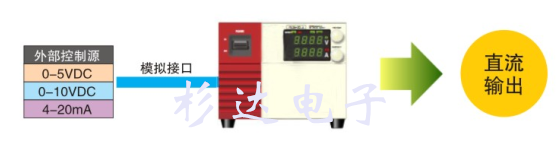

? 可選裝增加0-5V/0-10VDC模擬量電壓來控制電源的輸出電壓和電流，自動轉換成高精度直流穩壓穩流電壓輸出。
? 可通過計算機、PLC等進行遠程控制得到所需的電壓。
|
輸入電壓 |
220VAC 或380VAC±10% ，1Φ |
|
輸入頻率 |
50/60Hz ±5% |
|
輸出額定電壓 |
0~額定值×2通道 |
|
輸出電壓變化范圍 |
0~V×2通道 |
|
輸出電壓旋鈕 |
10 圈 |
|
輸出電壓設置準確度 |
±(0.5%額定值+ 500 mV) |
|
輸出額定電流 |
0~額定值×2通道 |
|
輸出電流變化范圍 |
0～A×2通道 |
|
輸出電流旋鈕 |
10 圈 |
|
輸出電流設置準確度 |
±(1%額定值+ 5mA) |
|
電壓紋波（恒壓） |
≦0.08%+10mV |
|
電流紋波（恒流） |
≦0.1%+10mA |
|
電源效應（恒壓） |
≦0.05% |
|
電源效應（恒流） |
≦0.1% |
|
負載效應（恒壓） |
≦0.05% |
|
負載效應（恒流） |
≦0.1% |
|
溫度系數（恒壓） |
300 ppm/℃ |
|
溫度系數（恒流） |
500 ppm/℃ |
|
瞬態響應時間（恒壓） |
50 μs |
|
主控、受控電源并聯 |
可并聯 |
|
恒壓指示 |
CV，綠色LED燈指示 |
|
恒流指示 |
CC，紅色LED燈指示 |
|
冷卻系統 |
風扇強制制冷 |
|
輸出極性 |
正極(+) / 負極(-) |
|
絕緣電壓 |
1000 V/60s |
|
電壓表顯示 |
三位半 |
|
電壓表顯示誤差 |
±(0.5﹪讀值+1個字)，環境23 ℃ ± 5 ℃ |
|
電壓表溫度系數 |
300 ppm/℃ |
|
電流表最大顯示 |
三位半 |
|
電流表顯示誤差 |
±(1﹪讀值+ 1個字) ，環境23 ℃ ± 5 ℃ |
|
電流表溫度系數 |
400 ppm/℃ |
|
過壓保護預設范圍 |
1 V～ 額定值 V |
|
過壓保護動作時間 |
50 ms |
|
過流保護范圍 |
110% |
|
過流保護動作時間 |
50 ms |
|
轉換效率 |
≥90% |
|
儲藏溫度和濕度 |
-10～60 ℃ / 低于90﹪ RH |
|
工作環境濕度 |
10﹪～90﹪ |
|
工作環境溫度 |
0～40 ℃ |
|
輸出電流 ×2通道 |
0～15V×2通道系列 |
0～30V×2通道系列 |
||||
|
規格型號 / 功率 |
尺寸 |
規格型號 / 功率 |
尺寸 |
|||
|
0～20A |
WYJ-1520 |
600W |
230×470×470 |
WYJ-3020 |
1200W |
230×470×470 |
|
0～30A |
WYJ-1530 |
900W |
230×470×470 |
WYJ-3030 |
1800W |
230×470×470 |
|
輸出電流 ×2通道 |
0～50V×2通道系列 |
0～60V×2通道系列 |
||||
|
規格型號 / 功率 |
尺寸 |
規格型號 / 功率 |
尺寸 |
|||
|
0～10A |
WYJ-5010 |
1000W |
230×470×470 |
WYJ-6010 |
1200W |
230×470×470 |
|
輸出電流 ×2通道 |
0～100V×2通道系列 |
0～120V×2通道系列 |
||||
|
規格型號 / 功率 |
尺寸 |
規格型號 / 功率 |
尺寸 |
|||
|
0～2A |
WYJ-10002 |
400W |
230×470×470 |
WYJ-12002 |
240W |
230×470×470 |
|
|
||||||
|
輸出電流 ×2通道 |
0～150×2通道V系列 |
0～200×2通道V系列 |
||||
|
規格型號 / 功率 |
尺寸 |
規格型號 / 功率 |
尺寸 |
|||
|
0～2A |
WYJ-15002 |
600W |
230×470×470 |
WYJ-20002 |
800W |
230×470×470 |
|
0～3A |
WYJ-15003 |
900W |
230×470×470 |
WYJ-20003 |
1200W |
230×470×470 |
|
輸出電流 ×2通道 |
0～300V×2通道系列 |
0～500V×2通道系列 |
||||
|
規格型號 / 功率 |
尺寸 |
規格型號 / 功率 |
尺寸 |
|||
|
0～2A |
WYJ-3002 |
1200W |
230×470×470 |
WYJ-5002 |
2000W |
230×470×470 |
|
0～3A |
WYJ-3003 |
1800W |
230×470×470 |
/ |
/ |
/ |
【注釋1】以上機器體積僅供參考，具體尺寸以機器定制為準。
【注釋2】輸出電壓及電流可根據要求定做。
【注釋3】尺寸：為寬×深×高mm
【電子行業】直流電機、ECU、風扇、DC/DC轉換器、電動車控制器、門鎖、電動車窗、LED燈、車載線束等；
【電子零部件】PCB測試、DC/DC轉換器、傳感器、太陽能發電控制器、變頻器等；
【電池】鉛酸免維護蓄電池、膠體電池等；
【測試】測試電壓、電流未定電路、研發線路板、產品開發的供電等；
