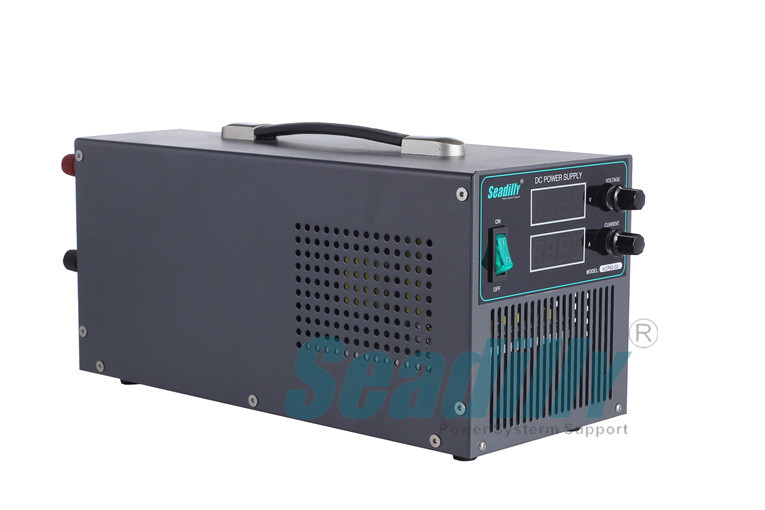

HCP-1500W系列直流電源供應器
產品概述
性能特點
性能參數
產品陣容
應用領域
資料下載
HCP-1000-1500W系列直流電源供應器是為了工業應用而專門研制的高性能直流電源供應器。本系列產品具有高準確性、高精確度、高穩定性等優良電子科技特性。是研究單位、實驗室作為可調直流電源或生產線作為產品壽命測試電源的最好選擇。
◆體積小、重量輕適合工作臺面使用。
◆采用４位高分辨率電壓、電流數字式顯示電表。
◆采用PWM調制，晶體模塊的消耗功率低，效率高，更省電。
◆精心設計的電子線路，強制風冷散熱處理，具有很低的溫度系數。
◆低噪音、低紋波。
◆采用高增益放大電路設計，具有良好的快速反應特性。
◆內置O.V.P 過電壓保護和O.T.P 過溫度保護，保護功能完善可靠。
◆本產品設計有負載端電壓檢測端子，具有能夠準確讀取負載端電壓并進行精確控制的功能。
交流輸入規格
1N AC220V + PE
輸入電壓范圍
AC 220VAC±10%
輸入頻率
50Hz/60Hz
輸出電壓
0-V 額定值恒壓連續可調
輸出電流
0-A 額定恒流值連續可調
輸出功率
見產品選型規格表
電源穩定率
≦0.3%+10mV
負載穩定率
≦0.5%+30mV
紋波
≤0.5%+10mVrms
電壓值顯示
4位數字表 精度 ：±1% +1個字（10%-100%額定值）
顯示格式 0.000V-9.999V；0.00V-99.99V； 0.0V-999.9V
電流值顯示
4位數字表 精度 ：±1% +1個字 （10%-100%額定值）
顯示格式 0.000A-9.999A；0.00A-99.99A； 0.0A-999.9A
遠端調節
模擬量控制：電壓調節：0-5VDC；電流調節：0-5VDC
遠端顯示
模擬量控制：電壓顯示：0-5VDC；電流顯示：0-5VDC
輸出過壓保護
內置O.V.P保護，保護值為額定值+5%
輸出過流保護
過載、短路定電流輸出
過溫度保護
內置O.T.P保護，保護值為85℃±5%（散熱器溫度）
電壓設定
10 圈精密電位器
電流設定
10 圈精密電位器
輸出極性
輸出正(＋)、負(－)可以任意接地
散熱方式
強制風冷
操作環境
室內使用設計，溫度： 0℃～40℃；濕度：10％～85％ RH
儲存環境
溫度：-20℃～70℃；濕度：10％～90％ RH
外形尺寸
150×350×170mm
重量
6Kg
|
交流輸入規格 |
1N AC220V + PE |
|
輸入電壓范圍 |
AC 220VAC±10% |
|
輸入頻率 |
50Hz/60Hz |
|
輸出電壓 |
0-V 額定值恒壓連續可調 |
|
輸出電流 |
0-A 額定恒流值連續可調 |
|
輸出功率 |
見產品選型規格表 |
|
電源穩定率 |
≦0.3%+10mV |
|
負載穩定率 |
≦0.5%+30mV |
|
紋波 |
≤0.5%+10mVrms |
|
電壓值顯示 |
4位數字表 精度 ：±1% +1個字（10%-100%額定值） |
|
顯示格式 0.000V-9.999V；0.00V-99.99V； 0.0V-999.9V |
|
|
電流值顯示 |
4位數字表 精度 ：±1% +1個字 （10%-100%額定值） |
|
顯示格式 0.000A-9.999A；0.00A-99.99A； 0.0A-999.9A |
|
|
遠端調節 |
模擬量控制：電壓調節：0-5VDC；電流調節：0-5VDC |
|
遠端顯示 |
模擬量控制：電壓顯示：0-5VDC；電流顯示：0-5VDC |
|
輸出過壓保護 |
內置O.V.P保護，保護值為額定值+5% |
|
輸出過流保護 |
過載、短路定電流輸出 |
|
過溫度保護 |
內置O.T.P保護，保護值為85℃±5%（散熱器溫度） |
|
電壓設定 |
10 圈精密電位器 |
|
電流設定 |
10 圈精密電位器 |
|
輸出極性 |
輸出正(＋)、負(－)可以任意接地 |
|
散熱方式 |
強制風冷 |
|
操作環境 |
室內使用設計，溫度： 0℃～40℃；濕度：10％～85％ RH |
|
儲存環境 |
溫度：-20℃～70℃；濕度：10％～90％ RH |
|
外形尺寸 |
150×350×170mm |
|
重量 |
6Kg |
|
型號規格 |
輸出 |
外形尺寸 |
||
|
1000W系列 |
電壓 |
電流 |
功率 |
寬×深×高 |
|
HCP12-83 |
0-12V |
0-83A |
1000W |
150×350×170 |
|
HCP15-65 |
0-15V |
0-65A |
975W |
150×350×170 |
|
HCP20-50 |
0-20V |
0-50A |
1000W |
150×350×170 |
|
HCP30-33 |
0-30V |
0-33A |
990W |
150×350×170 |
|
HCP50-20 |
0-50V |
0-20A |
1000W |
150×350×170 |
|
HCP60-16 |
0-60V |
0-16A |
960W |
150×350×170 |
|
HCP80-12 |
0-80V |
0-12.5A |
1000W |
150×350×170 |
|
HCP100-10 |
0-100V |
0-10A |
1000W |
150×350×170 |
|
HCP110-9 |
0-110V |
0-9A |
990W |
150×350×170 |
|
HCP120-8 |
0-120V |
0-8.3A |
996W |
150×350×170 |
|
HCP150-6 |
0-150V |
0-6.5A |
975W |
150×350×170 |
|
HCP200-5 |
0-200V |
0-5A |
1000W |
150×350×170 |
|
HCP220-5 |
0-220V |
0-4.5A |
990W |
150×350×170 |
|
HCP250-4 |
0-250V |
0-4A |
1000W |
150×350×170 |
|
HCP300-3 |
0-300V |
0-3.3A |
990W |
150×350×170 |
|
HCP500-2 |
0-500V |
0-2A |
1000W |
150×350×170 |
|
HCP600-1.5 |
0-600V |
0-1.5A |
900W |
150×350×170 |
|
型號規格 |
輸出 |
外形尺寸 |
||
|
1500W系列 |
電壓 |
電流 |
功率 |
寬×深×高 |
|
HCP12-125 |
0-12V |
0-125A |
1500W |
150×350×170 |
|
HCP15-100 |
0-15V |
0-100A |
1500W |
150×350×170 |
|
HCP30-50 |
0-30V |
0-50A |
1500W |
150×350×170 |
|
HCP50-30 |
0-50V |
0-30A |
1500W |
150×350×170 |
|
HCP60-25 |
0-60V |
0-25A |
1500W |
150×350×170 |
|
HCP75-20 |
0-75V |
0-20A |
1500W |
150×350×170 |
|
HCP80-18 |
0-80V |
0-18A |
1500W |
150×350×170 |
|
HCP100-15 |
0-100V |
0-15A |
1500W |
150×350×170 |
|
HCP110-13 |
0-110V |
0-13.5A |
1500W |
150×350×170 |
|
HCP120-12 |
0-120V |
0-12.5A |
1500W |
150×350×170 |
|
HCP150-10 |
0-150V |
0-10A |
1500W |
150×350×170 |
|
HCP200-8A |
0-200V |
0-7.5A |
1500W |
150×350×170 |
|
HCP220-6.8 |
0-220V |
0-6.8A |
1500W |
150×350×170 |
|
HCP250-6A |
0-250V |
0-8A |
1500W |
150×350×170 |
|
HCP300-5A |
0-300V |
0-5A |
1500W |
150×350×170 |
|
HCP400-4A |
0-400V |
0-3.75A |
1500W |
150×350×170 |
|
HCP500-3A |
0-500V |
0-3A |
1500W |
150×350×170 |
|
HCP600-2.5 |
0-600V |
0-2.5A |
1500W |
150×350×170 |
注：特殊規格可提供定制服務。
